技术方案

　　先在车间入口集中处理，按照满负荷40人计算，每人需要0.3Nm³/min计算，总计需要压缩空气12Nm³/min。系统设计能力入口流量是15.58Nm³/min，出口流量大于13.5Nm³，压力7bar，压力露点为-40℃。处理后的压缩空气分配到各点，加一级末端过滤和减压阀、分配器。

　　系统配置（具体产品参数请查阅样本参数表）：

　　气水分离器，1μ精密过滤器，0.01μ精密过滤器，吸附式干燥器（露点控制），一氧化碳过滤器（可选），除菌过滤器（可选），一氧化碳报警器

　　可选配置：

　　电压浮点输出压差表：当过滤器压差大到报警点时，可提供报警输出；

　　露点控制器：显示露点，显著增加吸附式干燥机的效率；

　　CO传感器：监视气体含量，增加系统安全性；

　　含油量检测器：监视气体中油蒸气的含量，增加系统安全性；

　　智能液位控制冷凝液排除器：可靠排放系统中产生的冷凝液，并在排放功能出现故障时输出报警提示。

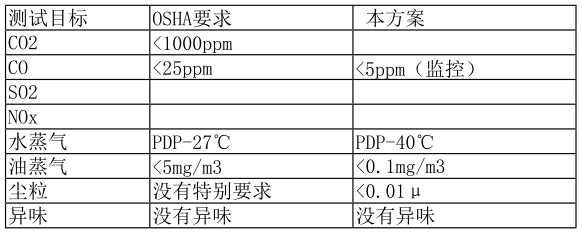

　　满足的技术指标如下图所示

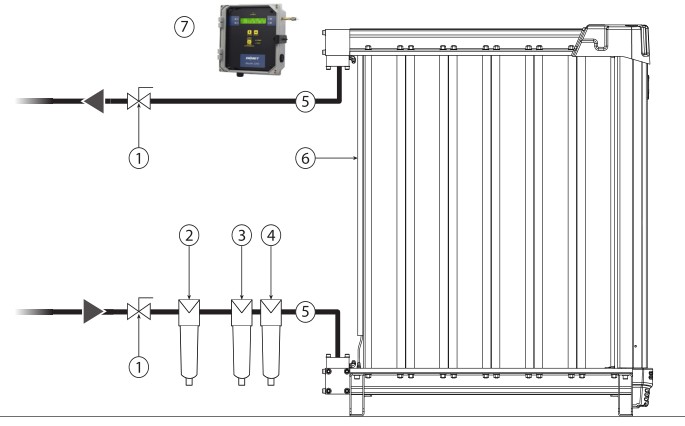

　　安装示意图：

　　注释：1球阀，2气水分离器，3入口预过滤器，4高效过滤器，5管路，6吸附式干燥机，7一氧化碳监控
