目的：现场压缩空气用来输送药品粉末，因此对压缩空气的品质要求很高。需要满足ISO8573.1的2-1-1压缩空气品质标准。即压力露点-40℃，固体颗粒<0.1微米，压缩空气残余油份<0.01mg/m³

　　现场条件：压缩空气压力为0.6MPa，流量最大约为1m³/min，（现场管路外径φ12mm），现场压缩空气温度为常温。

　　压缩空气系统选择：系统设计用两级精密过滤器和吸附式干燥器过滤系统杂质成分，降低压缩空气的露点，满足ISO8573.1的2-1-1压缩空气品质标准。即压力露点是-40℃，固体颗粒<0.1μm，压缩空气残余油份<0.01mg/m³。

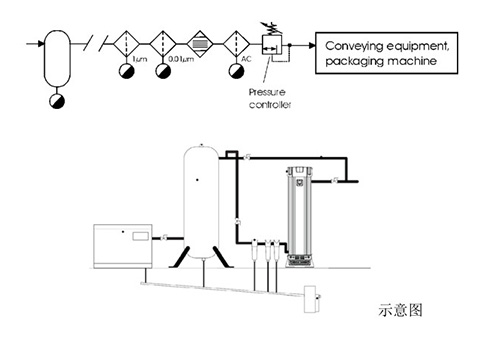

　　系统配置和示意图：

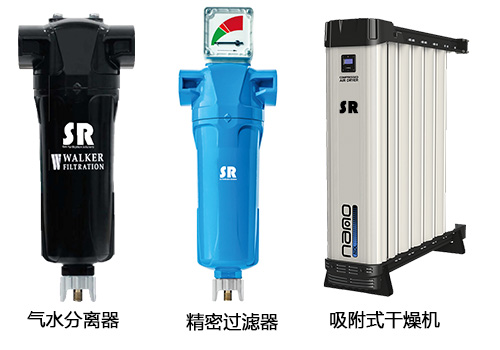

　　压缩空气过滤器和吸附式干燥机都是采用英国进口品牌，技术参数严格符合国际标准。符合ISO8573.1压缩空气质量标准和ISO12500压缩空气检测标准。以下是压缩空气净化系统设备说明：

　　气水分离器：对于压缩空气中含有的大量悬浮液滴，气水分离器采用离心式气水分离技术，能够将压缩空气中含有的液态水和油进行有效分离。气水分离器内部安装离心式叶轮，分离效率高，分离的效率可达99%，避免液态水和油进入到后端紧密和超精密过滤器，影响过滤效果。

　　精密过滤器和超精密过滤器：过滤器采用深度过滤，过滤效率可达99.99%，能够有效去除压缩空气中含有的杂质颗粒和油滴，并将这些杂质从压缩空气中高效分离出去，从而获得高品质的压缩空气，并保护后端的吸附式干燥机，延长吸干机寿命。过滤器采用先进的硼硅纤维定制过滤材料，疏油疏水，空隙比96%，在确保高效过滤的同时，减小压力损失。

　　吸附式干燥机：用来干燥压缩空气，除掉压缩空气中的水蒸气，降低露点，确保获得干燥的压缩空气，模块化吸附式干燥机采用变压吸附的原理来干燥压缩空气，模块化设计，占用空间小，日常免维护。相对于传统干燥设备，设计的更精巧，使用更简单，维护更方便。
