压缩空气精密过滤器滤芯的结构分为：密封圈、支撑架、上下端盖、材料
压缩空气精密过滤器滤芯，为了确保没有泄漏，采用双密封圈结构，采用轴面的双重密封。

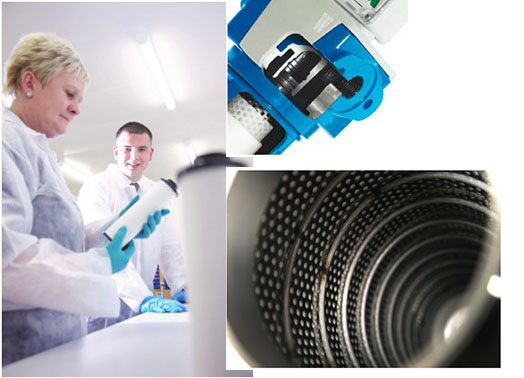

压缩空气精密过滤器滤芯，双层不锈钢孔板支撑，不会出现腐蚀的现象，双向耐压为5bar，大流量的滤芯额外采用不锈钢螺旋弹簧内支撑，在气流不平衡，压力不稳定时，可以依靠自身来的强度来确保不破损和变形。
在压缩空气精密过滤器滤芯的上端盖上有自定位支撑臂，是滤芯安装拆卸更方便稳定。环形定位环，在下端盖上，用以防止滤芯震动，提高反向流动除尘的稳定性。另外，这种设计还破坏了凝液层液滴的表面张力，改善了排油效果，同时对于液体起到导流的作用，让液滴沿着四周快速排放到壳体底部。通过在每个压缩空气精密过滤器的滤芯上以喷墨标记的方式标记特殊的制造代码，实现了充分的可追溯性。符合公司的ISO9001-2008制造规程，所有元件均具备符合性认证。
压缩空气精密过滤器滤芯是采用特殊定制的硼硅纤维材料构成过滤层，不使用任何胶黏剂，依靠材料自身的纤维结构形成过滤床，韧性高的同时内部蓬松，孔隙比达到96%以上，因而压差特别小，纤维表面经过特殊的化学处理，大大减小纤维表面张力，疏水疏油速度快，大大提高过滤效率，减小压差。无纺玻璃纤维预过滤材料对双向气流进行防护，能够增加滤芯的强度，延长滤芯使用寿命。
