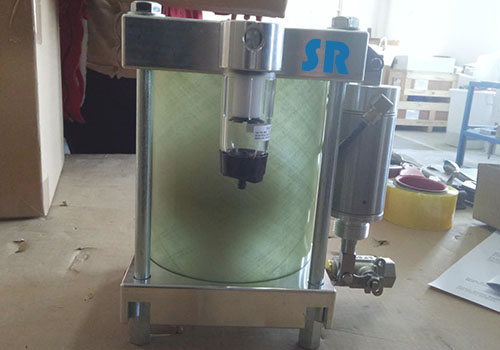

防爆自动排水器【排水阀】的起动填充循环

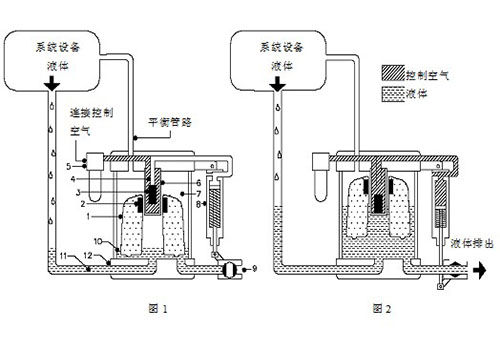

图1、防爆自动排水器【排水阀】的内部装有磁铁（2）发浮标（1）坐落在基体上，并处于最低的位置。浮标磁铁施加一定磁力使中心管磁铁（3）向上退出，使其正好停在阀杆（4）的下端的开口处。这样就限制了控制空气从气体过滤器（5）进入到中心管（6）内。包括中心管磁铁和阀杆的控制空气回路与保存在贮存器（7）中的液体隔绝。气缸（8）停在初始位置且排除球阀（9）关闭。
防爆自动排水器【排水阀】每个排出周期后，总会有一些残留的液体（10）存在于贮存器的底部。115TM型号的产品，在这些液体未排除前，不执行排出功能，这些液体可以提供液体密封以保存成本较高的压缩空气。液体（11）通过入口（12）流入贮存器内以启动填充循环。液体持续填充到贮存器中，知道浮标被足够的液体推到了图2的位置。
防爆自动排水器【排水阀】的起动液体排出过程
图2、液体流入并提升浮标到下图图示的最高位置。浮标磁铁也被提升，并经过中心管磁铁，使中心管磁铁退下，从而打开了阀杆的开口。这样可以保持在中心管内的控制空气流过控制空气回路，达到执行气缸。执行气缸伸出，打开球阀启动积蓄液体的排出动作。
当排出了适当量的液体后，在贮存器内留下一定量的液体起到密封的作用。浮标已经降到浮标磁铁低于中心管磁铁的某一点。在这个位置，浮标磁铁使中心管磁铁再次向上顶住阀杆的开口，封锁控制空气气流在执行气缸内。气缸内有个弹簧，它驱使气缸回退到初始位置，关闭排出球阀。排出过程停止，如图1所示，再次重复上述工作循环。
