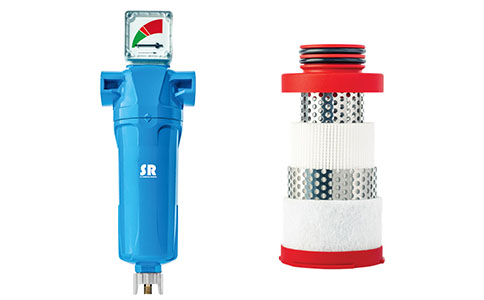

压缩空气过滤器的壳体一般是由两个部分组成，上半部分称为“滤盖”，下半部分称为“滤筒”。滤盖的形状较为复杂，它是压缩空气的进出通道，滤芯悬挂固定在滤盖上，滤盖上设有进气口和排气口，过滤器的口径是与输气管道的管径一致的，空气在进入到压缩空气过滤器（除除尘过滤器外）中之后只有通过滤芯才能从排气口排出，因此进气口和排气口之间不能有泄漏点，否则压缩空气将会走短路，没有过滤干净的压缩空气会进入管道，影响后面设备的正常工作。（我们会提供密封圈等密封装置，请放心使用）

　　滤筒的作用有两个，一个是起密封作用，限制压缩空气只能在过滤器壳体范围内并按照规定的方向流动，二是收集过滤出来的水、油等杂质，为了能够及时排出污染物，在滤筒的底部设有手动或者是自动排水器，由于滤芯的展开面积远远大于滤筒的横截面积，所以滤筒管径不用通过计算来决定，一般来说，滤筒的直径只要足够更换滤芯使用就可以了，滤筒的长度应该比滤芯长一点，这样可以确保滤芯不被手机的液体污染。

　　压缩空气过滤器的接口既可以是螺纹接口也可以是法兰接口，一般情况，大流量的压缩空气过滤器是采用法兰接口，无论是哪种接口，都要确保压缩空气过滤器的密封性好，而且要便于拆卸和快速更换滤芯。

　　为了在线可以很好的观察滤芯的压差，通常可以在压缩空气过滤器上接一个压差表。
