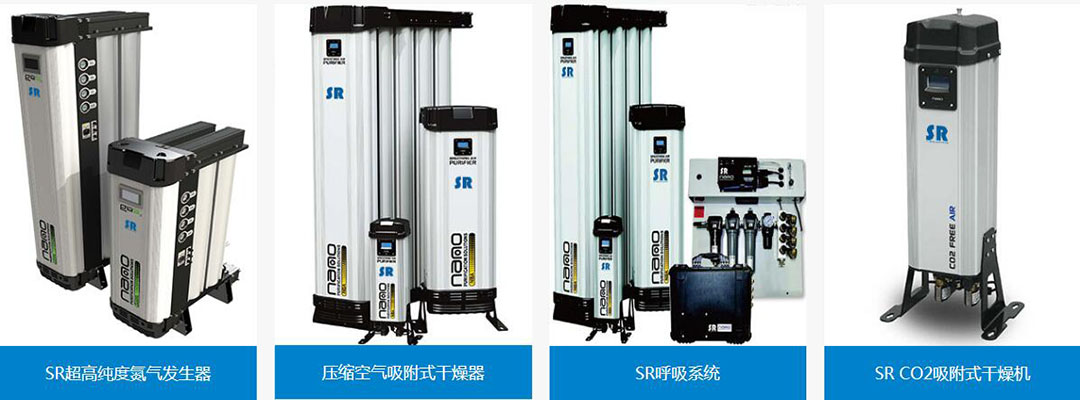

留心的用户一定会发现，在SR呼吸系统、SR模块化吸附式干燥机、SR模块化高纯度制氮机、SR二氧化碳吸附式干燥机这几种SR压缩空气净化设备的正面壳体上部，都有一块小的显示屏，实际上这块小显示屏是一块触屏，是PCL控制实现人机交互作用的主要部件。

　　SR压缩空气净化设备的可编程逻辑控制器Programmable Logic Controller是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程，其工作过程一般分为三个阶段：输入采样、用户程序执行和输出刷新三个阶段。

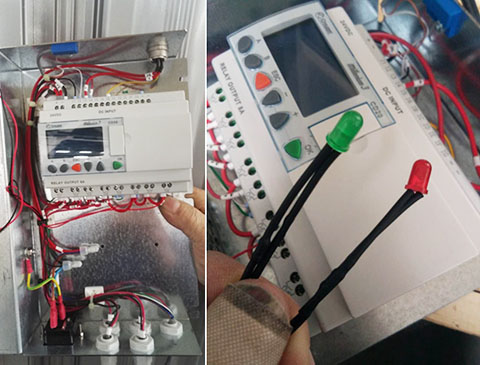

可编程逻辑控制器实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本组成如下图所示，基本构成详细描述如下：

电源：用于将交流电转换成PLC内部所需的直流电，目前大部分PLC采用开关式稳压电源供电。

中央处理器(CPU)：是PLC控制的中枢，也是PLC的核心部件，其性能决定了PLC的性能。中央处理器由控制器、运算器和寄存器组成，这些电路都集中在一块芯片上，通过地址总线、控制总线与存储器的输入/输出接口电路相连。中央处理器的作用是处理和运行用户程序，进行逻辑和数学运算，控制整个系统使之协调。

存储器：是具有记忆功能的半导体电路，它的作用是存放系统程序、用户程序、逻辑变量和其他一些信息。其中系统程序是控制PLC实现各种功能的程序，由PLC生产厂家编写，并固化到只读存储器(ROM)中，用户不能访问。输入单元。

输入单元：是PLC与被控设备相连的输入接口，是信号进入PLC的桥梁，它的作用是接收主令元件、检测元件传来的信号。输入的类型有直流输入、交流输入、交直流输入。

输出单元：也是PLC与被控设备之间的连接部件，它的作用是把PLC的输出信号传送给被控设备，即将中央处理器送出的弱电信号转换成电平信号，驱动被控设备的执行元件。输出的类型有继电器输出、晶体管输出、晶闸门输出。

PLC除上述几部分外，根据机型的不同还有多种外部设备，其作用是帮助编程、实现监控以及网络通信。常用的外部设备有编程器、打印机、盒式磁带录音机、计算机等。

SR压缩空气净化设备的PLC控制器实现了人机交互作用，实现了用户友好的可靠控制。
