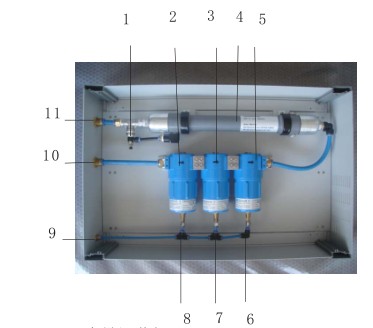

如下图所示，在压缩空气膜干燥器前会连接气水分离器和两级过滤器，当打开干燥器的进气管路，用含活性剂的水检查是否有漏气的地方，如果有漏气会产生气泡。

　　1、流量调节阀；2、气水分离器；3、精密过滤器；4、膜干燥器；5、超精密过滤器；6、快插弯头；7、快插三通；8、快插三通；9、冷凝液排出口；10、压缩空气入口；11、压缩空气出口

　　应该定期，建议是一周检查一次过滤器的压差计和排水器的排水情况。如果压差计显示凝结过滤器任何一级的压差高，所有滤芯必须更换。建议将滤芯作为备件保存以备随时更换。如果过滤器的寿命少于6个月，则表示压缩机需要维护，或管路腐蚀，污染严重，如果发现排水量减少，则应减压至常压，然后卸下气水分离器、精密过滤器和超精密过滤器下壳体检查。在卸下壳体之前要先将壳体下面的快插软管拆下，如液位超过自动排水的漂浮，则自动排水器不能正常工作，应及时更换。
